Individuelle Lösungen für Ihr Wartungskonzept

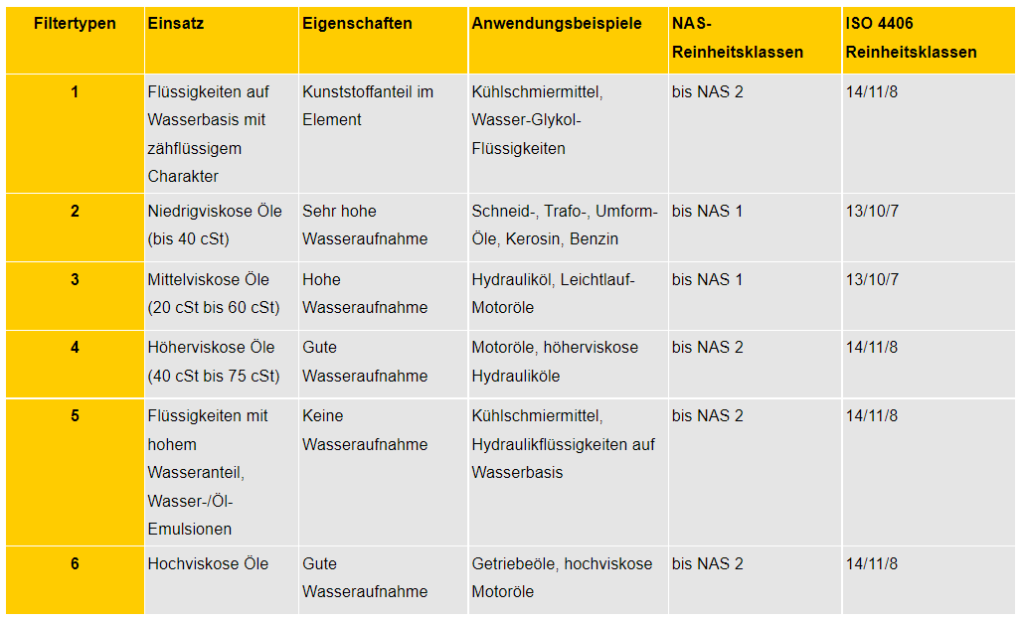

6 Filtertypen: Für jedes Öl die richtige Aufbereitung

Filter Elemente

Bis zu 1 µm: Exzellente Ölreinheit übertrifft sogar Neu-Öl

Die Verzehnfachung der Standzeitverlängerung ist keine Seltenheit
Die ultrafeine Partikelfilterung bis NAS 1 (entspricht ISO 4406: 13/10/7) ermöglicht folgende Vorteile:

  • Erhält wichtige Bestandteile des Öls wie Additive
  • Nimmt bis zu 5 Liter Wasser pro Element auf
  • Bremst den Öl- Alterungsprozess
  • Arbeitet gegen System-Verschmutzungen
  • Verlängert Ölwechsel-Intervalle
  • Sorgt für weniger Ausfälle (z.B. von Servo-Ventilen)

3 Größen für unterschiedliche Anforderungen
C-1000-Filter: längste Standzeit
C-750-Filter: hohe Standzeit
C-500-Filter: geringer Platzbedarf

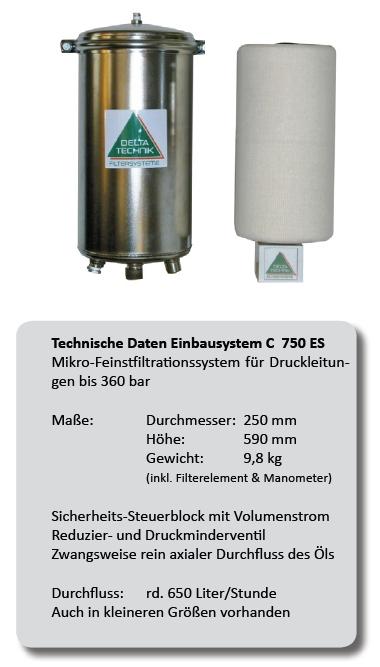

Einbausystem C 750 ES

Unsere Einbausysteme mit integriertem Sicherheits-Steuerblock sind für den Einbau in druckbeaufschlagten Leitungen.

Der integrierte Sicherheits-Steuerblock besteht aus einer Volumenstrom Reduziereinheit und einem Druckreduzierventil.
Diese beiden Komponenten machen dieses System zu einer kostengünstigen, sehr sicheren und technisch schnell zu realisierenden Lösung.

Der Anbau in bestehenden Anlagen und Maschinen kann in wenigen Minuten erfolgen, da nur 2 Anschlüsse vorhanden sind und Befestungsmaterial ebenfalls Bestandteil des Systems ist.

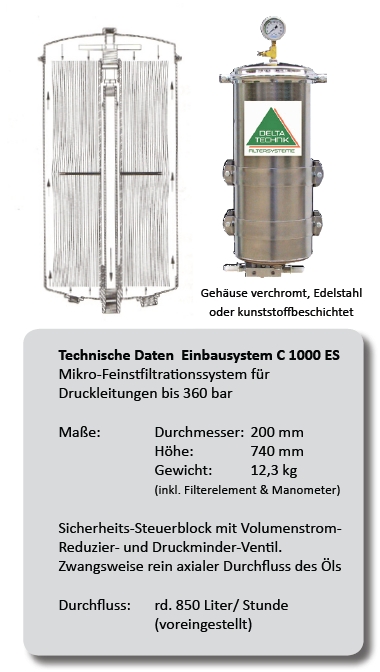

Einbausystem C 1000 ES

Unser C 1000 ES reinigt Öl im Hauptstrom mit der Reinheit eines Nebenstromfilters. Die Nebenstromfiltration von technischen Ölen ist die effektivste und sauberste Art der Filtration. Ein gewöhnlicher Hauptstromfilter kann, weil er dem hohen Systemdruck
ausgesetzt ist, aus kinematischen und dynamischen Gründen keine Feinstpartikel aus dem Öl entfernen.

Um den Vorteil des Hauptstromfilters – Einbau im Hauptstrom – mit unseren exzellenten Filterergebnissen zu kombinieren, haben wir das Einbausystem C 1000 ES entwickelt. Mittels eines Steuerblocks der u.a. aus einem Druckreduzierventil und einer Volumenstromregelung besteht, filtern wir im Hauptstrom mit den Ergebnissen, die sogar in der Raumfahrt langjährig anerkannt sind.

  • Auch in Edelstahl oder Kunststoff-Beschichtung erhältlich
  • Feinstfilterung im Hauptstrom bis 1 µm Partikelgröße
  • Systemdruck bis 360 bar möglich
  • Konstruktiv einfach einzubinden, da der Steuerblock am Gehäuse installiert ist
  • Inklusive Manometer zur Element- und Druckkontrolle
  • Einschließlich aller Befestigungselemente

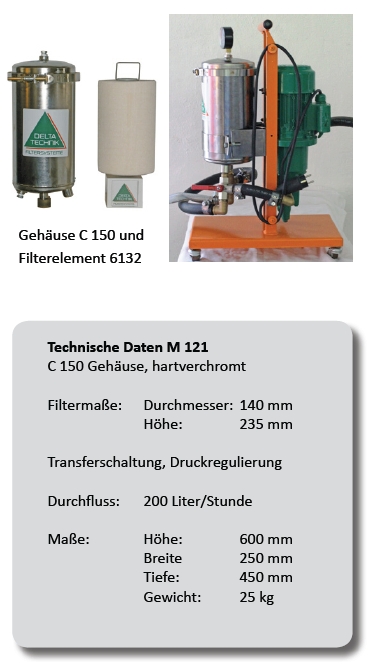

Mobile Feinstfilteranlage M 121

Die tragbare, mobile Feinstfilteranlage M 121 wurde speziell für kleine und schwer zugängliche Aggregate geschaffen.

Mit Hilfe dieser robusten Ausführung können Ölwechsel deutlich reduziert und das Risiko von Spontanausfällen erheblich vermindert werden.

Durch den Einsatz unseres kostengünstigen 61 Filterelementes ist trotz der geringen Anschaffungskosten eine hohe Ölreinheit und die Eliminierung von Wasser im Öl gewährleistet.

Da die M 121 tragbar ist und durch einen 230 V-Asynchronmotor angetrieben wird, ist sie das optimale Werkzeug für den flexiblen Serviceeinsatz.

  • 230 V Asynchron-Motor, berührungslos
  • Stabile Zahnradpumpe
  • Manometer für Durchfluss- und Element-Kontrolle
  • 24/7- mannloser Betrieb
  • Stufenlose Druckregulierung
  • Transfer-Schaltung
  • Durchfluss-Regulierung für hochviskose Öle
  • Inkl. 1,5 Meter Vor-/Rücklaufschlauch
  • Einfache Bedienung: „plug & clean“

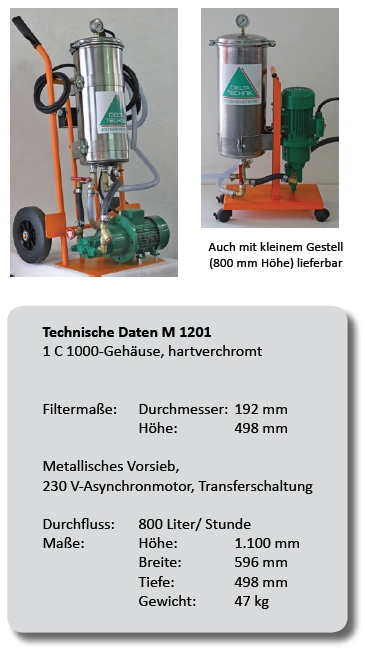

Mobile Feinstfilteranlage M 1201

Die M 1201 ist mit Ausnahme der Stromversorgung baugleich mit unserer M 1401.

Für hohe Flexibilität an Orten, an denen kein Drehstrom verfügbar ist, statten wir diese Maschine mit einem 220-Volt-Asynchron-Motor mit Steinmetz-Schaltung aus. Dadurch kann sie auch von einem konventionellen Generator an entlegenen Plätzen wie beispielsweise entfernte Solen in Steinbrüchen betrieben werden.

Auch die M 1201 ist sehr einfach zu bedienen, verfügt über ausgewählte in Deutschland gefertigte Komponenten und ist sehr stabil konstruiert. Bewusst haben wir wegen der Bedienbarkeit und der Zuverlässigkeit im Freien auf jegliche elektronische Bauteile verzichtet.

  • 230 V Asynchronmotor, 0,55 kW, robuste Bauweise
  • Stabile Zahnradpumpe, 14 Liter/Minute
  • Manometer für Durchfluss- und Element-Kontrolle
  • Stabile Ausführung, sehr belastbar
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchfluss-Regulierung für hochviskose Öle
  • 2,50 m Vor- und Rücklauf-Schlauch
  • Auch für hochviskose Öle geeignet

Mobile Feinstfilteranlage M 1401

Die M 1401 ist der Nachfolger unserer seit Jahren bewährten
Feinstfilteranlage M 1001. Die M 1401 ist der „Allrounder“ unter den mobilen Filtersystemen.

Ausgestattet mit einem robusten Pumpenaggregat, einem Vorsieb sowie unserem bewährten hartverchromten C-1000 Gehäuse ist diese Aufbereitungsanlage ein Alleskönner. Egal welches technische Öl aufbereitet werden soll, die M 1401 erfüllt ihre Aufgaben in der
Fabrik ebenso zuverlässig wie auch beispielsweise im Steinbruch.

Sie ist extrem einfach zu bedienen, verfügt über ausgewählte Komponenten aus deutscher Produktion und wurde sehr stabil ausgelegt.

  • 400 V Asynchronmotor, 0,55 kW, robuste Bauweise
  • Stabile Zahnradpumpe, 14 Liter/Minute
  • Manometer für Durchfluss- und Element-Kontrolle
  • Stabile Ausführung, sehr belastbar
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchfluss-Regulierung für hochviskose Öle
  • 2,50 m Vor- und Rücklauf-Schlauch
  • Auch für hochviskose Öle geeignet

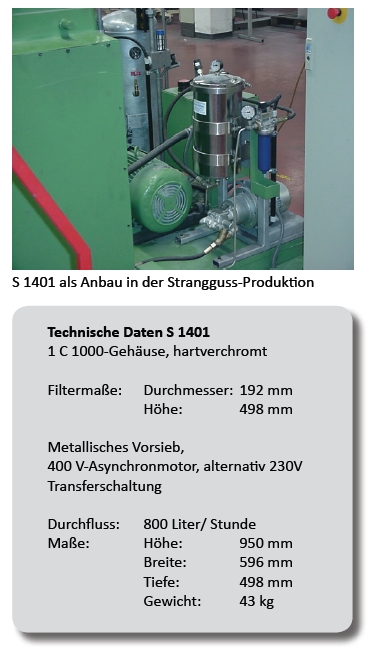

Stationäre Feinstfilteranlage S 1401

Die S 1401 ist eine stationäre Feinstfilteranlage für den Anschluss an den Schaltschrank und zur permanenten Aufbereitung von technischen Ölen.

Sie läuft mit einem Motor-/Pumpenaggregat vollständig autark. Insbesondere bei Maschinen mit kontinuierlicher Schmutz- und Wassereinbringung gewährleistet sie so höchste Ölreinheit im gesamten System.

Durch die Integration in die Steuerung der Maschine können flexible Aufbereitungszeiten eingestellt werden.

Diese Anlagen können auf Wunsch auch nach individuellen
Einbaumaßen gefertigt werden.



  • 400 V Asynchronmotor, 0,55 kW, robuste Bauweise
  • Stabile Zahnradpumpe, 14 Liter/Minute
  • Manometer für Durchfluss- und Element-Kontrolle
  • Stabile Ausführung, sehr belastbar
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchfluss-Regulierung für hochviskose Öle
  • 1,50 m Vor- und Rücklauf-Schlauch
  • Auch für hochviskose Öle geeignet

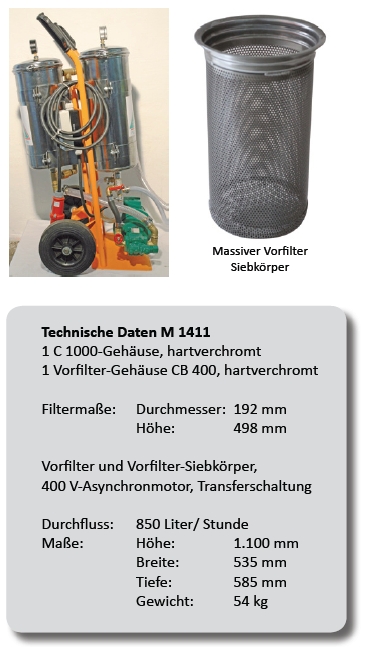

Mobile Feinstfilteranlage M 1411

Unsere M 1411 ist die ideale Maschine zur Aufbereitung von teuren Schneidölen mit Spänekontamination: Sie hat ein Vorfiltergehäuse mit einem metallischen Siebzylinder und einem 3-fach Polypropylen-Vorfilter.

Diese beiden Vorfiltereinheiten sorgen gemeinsam für den Rückhalt von gröberen Verunreinigungen wie beispielsweise Späne oder größere Sandkörner.
Der Vorfilter ist mehrfach nutzbar. Dadurch wird die bereits sehr hohe Lebensdauer unserer Filterelemente nochmals deutlich verlängert.

Auch diese Anlage ist sehr solide konstruiert, einfach zu bedienen und erledigt ihre Aufgaben ohne Beaufsichtigung.







  • 400 V Asynchronmotor, 0,55 kW, robuste Bauweise
  • Stabile Zahnradpumpe, 14 Liter/Minute
  • Manometer für Durchfluss- und Element-Kontrolle
  • Stabile Ausführung, sehr belastbar
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Vorfilter von 5 μm – 800 μm wählbar
  • Vorfilter mehrfach nutzbar
  • 2,50 m Vor- und Rücklauf-Schlauch

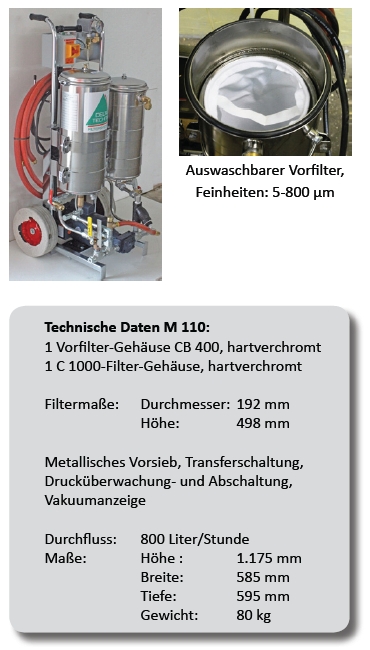

Mobile ultra fine filter system M 110

Unsere mobile Feinstfilteranlage M 110 ist ein Aufbereitungsautomat
für Öle mit gröberen Verunreinigungen wie Späne und Schwebstoffe. Ausgestattet mit einem auswaschbaren Vorfilter werden grobe Verunreinigungen vom Hauptfilter ferngehalten, was dessen Lebensdauer nochmals deutlich steigert.
Sie ist sehr robust gebaut und einfach zu bedienen.
Die Vakuumanzeige am Vorfilter ermöglicht nach dem Einschalten einen mannlosen Dauerbetrieb. Eine automatische Drucküberwachung und Abschaltung sind ebenfalls Standardausstattung der M 110. In der Aufbereitung von z.B. Schneidölen, bürgt sie für äußerst kurze Amortisationszeiten.





  • 230 V alternativ 400 V-Motor, robust und bewährt, stabile Zahnradpumpe
  • Manometer für Durchfluss- und Element-Kontrolle und zur Vakuumanzeige im Vorfilter
  • Druckschalter zur Wahleinstellung bei mannlosem Betrieb
  • 24/7- mannloser Betrieb
  • Umpumpen ohne Filterdurchgang (Transfer)
  • Durchfluss-Regulierung für hochviskose Öle
  • Elementlifter für einfachen und schnellen Element-Wechsel

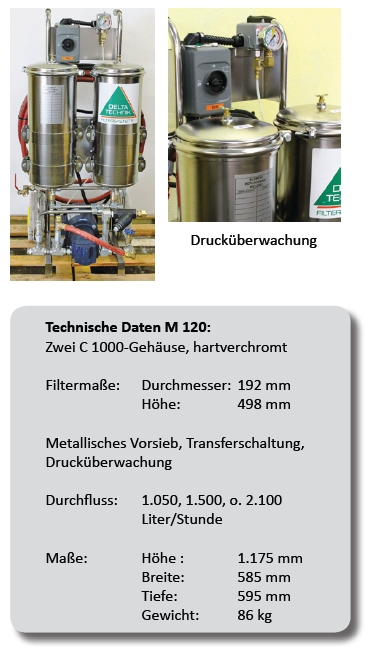

Mobile Feinstfilteranlage M 120

Unsere mobile Feinstfilteranlage M 120 ist die Aufbereitungsmaschine
für größere Ölvolumen. Ihre beiden hartverchromten C-1000 Gehäuse können bis zu 2.100 Liter je Stunde Durchfluss filtern.

Die robuste Bauweise, die einfache Bedienung sowie die Möglichkeit, sie ohne Beaufsichtigung im Dauerbetrieb einzusetzen, macht sie bei großen Aggregaten zum idealen Werkzeug einer präventiven Instandhaltungsstrategie.

Auch bei Befüllung von Neuöl in größere Anlagen eliminiert sie Kondenswasser und Fremdpartikel zuverlässig. Der hohe Durchfluss gewährleistet eine kurze Amortisation durch Einsparungen bei Frischöl, Ölwechseln und Reparaturen.





  • 230 V alternativ 400 V-Motor, robust und bewährt, stabile Zahnradpumpe
  • Manometer für Durchfluss- und Element-Kontrolle
  • Druckschalter zur Wahleinstellung bei mannlosem Betrieb
  • 24/7- mannloser Betrieb
  • Umpumpen ohne Filterdurchgang
  • Durchfluss-Regulierung für hochviskose Öle
  • Elementlifter für einfachen und schnellen Element-Wechsel

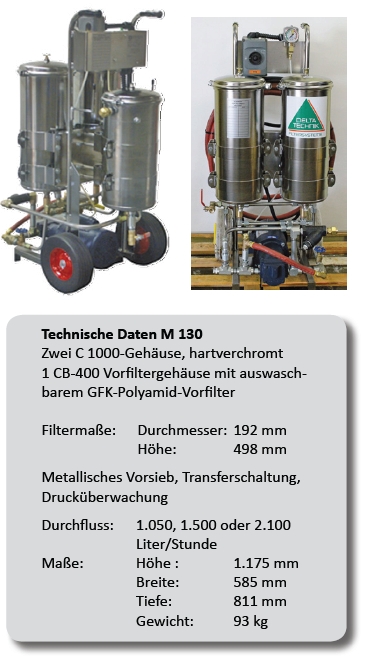

Mobile Feinstfilteranlage M 130

Unsere mobile Feinstfilteranlage M 130 ist das Flaggschiff unter den mobilen Filtersystemen. Ausgestattet mit einem Vorsieb, einem (auswaschbaren) Vorfilter für gröbere Verunreinigungen (bis 5 μm, z.B. Späne) und zwei C-1000 Gehäusen lässt dieses System keine Wünsche offen, um technische Öle, Wasser-/Öl- oder Öl-/Wasser Emulsionen auf hervorragende Reinheiten aufzubereiten.

Vorsieb und Vorfilter erhöhen durch die zweistufige Vorfilterung die Lebensdauer Ihrer Anlagen und der Filterelemente erheblich. Anschließend erfolgt die Ölaufbereitung mit den bewährten Feinstfilterelementen, die auch in der Raumfahrt verwendet werden.
Sie erreichen Reinheitswerte bis zu NAS 1 (ISO 4406: 13/10/7) und besser.





  • 230 V alternativ 400 V-Motor, robust und bewährt
  • Stabile Zahnradpumpe
  • Manometer für Durchfluss- und Element-Kontrolle
  • Druckschalter zur Wahleinstellung bei mannlosem Betrieb
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchfluss-Regulierung für hochviskose Öle
  • Elementlifter für einfachen und schnellen Elementwechsel

Für große Öl Reservoirs: M 501

Die M 501 ist eine Reinigungsanlage für größere oder zentral anfallende Ölmengen. Mit einem Durchfluss von bis zu 4.800 Liter/Stunde eliminiert sie bis zu 20 Liter Wasser und bis zu 12 kg Schmutzpartikel.

Die M 501 besteht aus einem großen C-1200 Gehäuse und führt das Öl rd. 1,5 Meter rein axial durch die Filterelemente. Dadurch wird eine Ölreinheit erzielt, die sich durchaus mit Frischöl messen kann.

Alternativ gibt es die M 501 auch mit zwei Gehäusen und einem Durchfluss von 9.000 Litern für zeitkritische Anwendungen oder noch größere Volumina.





  • 400 Volt Asynchron-Motor, 2 kW Leistung
  • Robuste, stabile Zahnradpumpe
  • Manometer für Durchfluss- und Element-Kontrolle
  • Drucküberwachung für mannlosen Betrieb
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchflussregulierung für hochviskose Öle
  • Kran und Elementlifter für schnellen und mühelosen Filterwechsel

Für große Öl Reservoirs: M 504

Unsere Ölreservoir-Reinigungsanlage M 504 hat die Kapazität große Ölbehälter, wie Großtanks und Reservoirs zu reinigen und enorme Mengen Wasser und Verschmutzungen zu speichern.

Die M 504 besteht aus 4 großen C-1200 Gehäusen und erreicht einen Durchfluss von fast 300 Liter je Minute. Durch die großen Filterelemente (1,5 m rein axialer Durchfluss) ist diese Maschine die Lösung, um eine Ölqualität in Reservoirs wieder im Zustand von Frischöl oder besser zu erhalten.

Die M 504 wird für jede kundenspezifische Anwendung gesondert spezifiziert. Auf Bedarf kann sie auch mobil (siehe Bild) geliefert werden.





  • 400 Volt Asynchron-Motor
  • Robuste, stabile Zahnradpumpe, 6,5 kw Leitung
  • Manometer für Durchfluss- und Element-Kontrolle
  • Druckschalter zur Wahleinstellung bei mannlosem Betrieb
  • 24/7- mannloser Betrieb
  • Transfer-Schaltung
  • Durchflussregulierung für hochviskose Öle Elementlifter für schnellen Filterwechsel
  • Inkl. Kran für mühelosen Filterwechsel

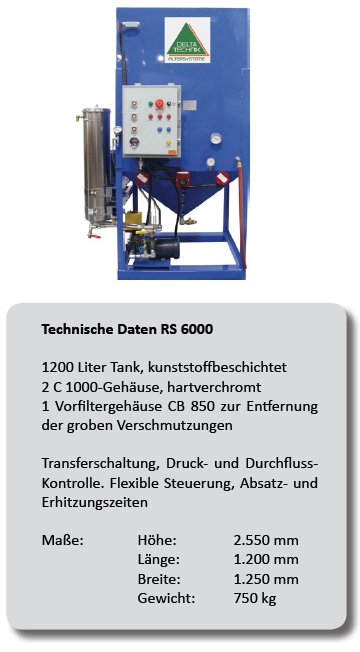

Öl-Recycling System RS 6000

Das System RS 6000 ist ein hochleistungsfähiges Recycling-System, das in mehreren Prozessstufen große Ölvolumina reinigt. Dieses System wurde für viele Jahre zuverlässige, servicefreie Arbeit konstruiert.

Durch mehrere Prozessschritte, wie Erhitzen und Absetzen, werden große Mengen an Wasser und Schmutz entfernt. Zudem erhöhen die Verwendung der Absetztechnik und eines Vorfilters die Lebensdauer der Hauptfilter.

Die RS 6000 kann manuell, halbautomatisch und vollautomatisch betrieben werden.

Sie ist das ideale Recycling-System bei zentraler Versorgung von z.B. Schneidöl oder Kühlschmiermitteln.





  • 400 Volt Asynchron-Motor
  • Robuste, stabile Zahnradpumpe
  • Freie Wahl der Absetz- und Erhitzungszeiten sowie der Anzahl der Filterdurchläufe
  • Wahlweise manueller, halbautomatischer oder vollautomatischer Betrieb
  • Anzeigen für Betriebs- und Prozessstatus
  • Durchflussregulierung für hochviskose Öle
  • Elementlifter für schnellen Filterwechsel
